Schienenlänge · Laufweg · Systemwahl

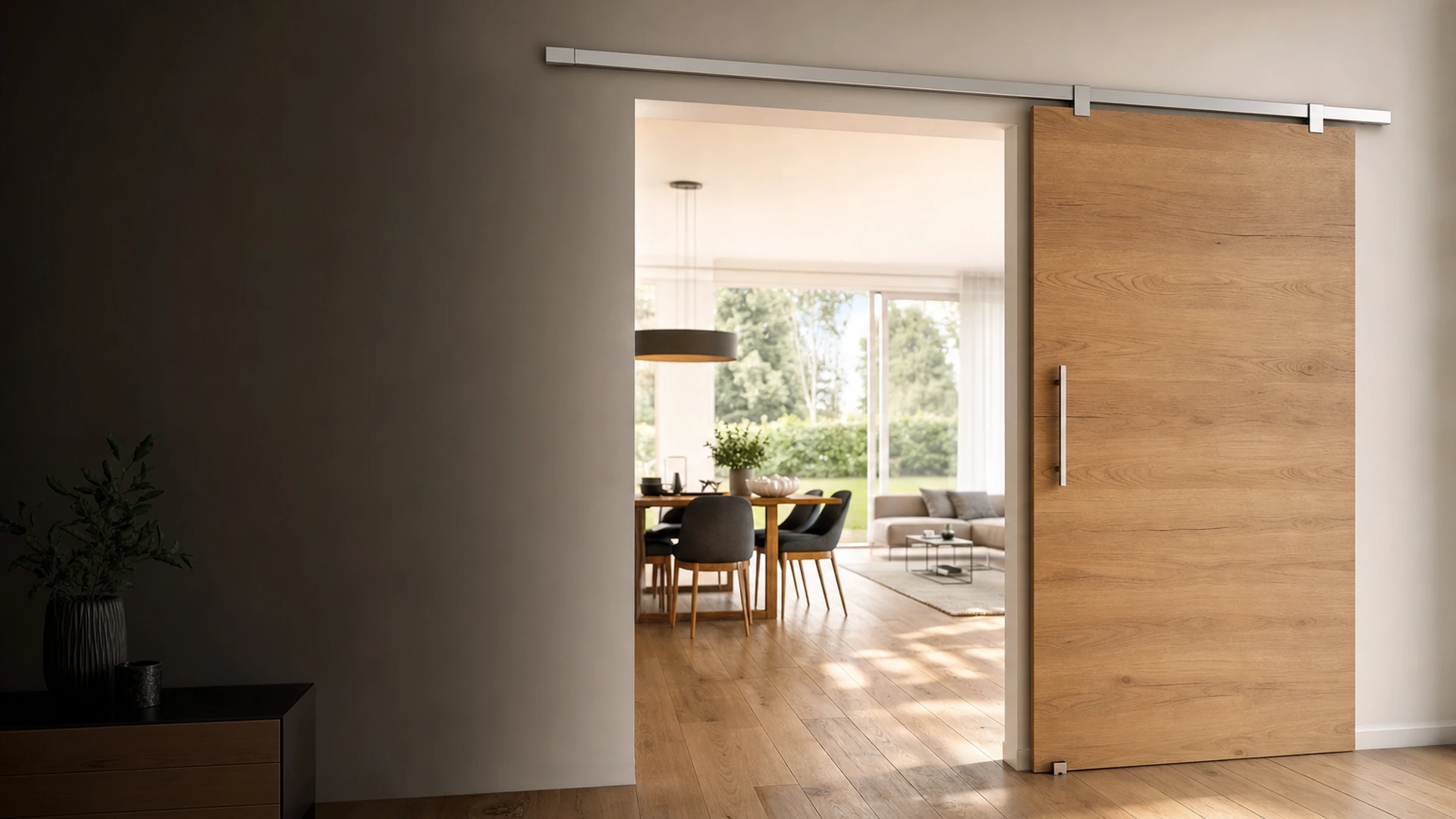

Schiebetürschiene und Schienensystem richtig dimensionieren
Die passende Schiene richtet sich nicht nur nach der Türbreite. Öffnungsmaß, Überdeckung, seitlicher Laufweg, Montageart und das konkrete Beschlagsystem müssen gemeinsam betrachtet werden.
Kernantwort

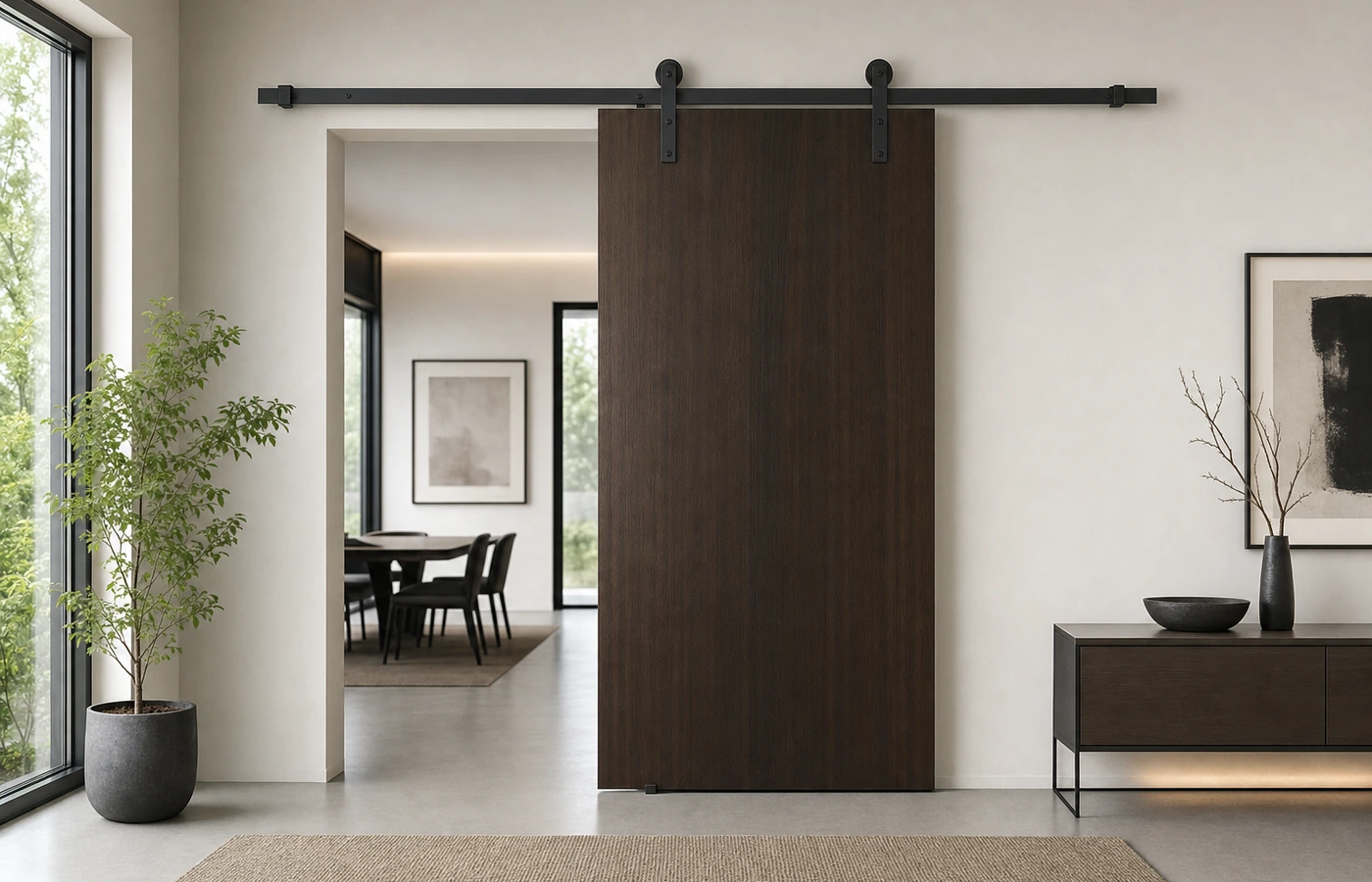

Die Schiene muss den vollständigen Öffnungsweg des Türblatts abbilden
Eine zu kurze Schiene begrenzt die Öffnung, eine unnötig lange Schiene erschwert Planung und Optik. Maßgeblich sind Türblattbreite, Überdeckung, gewünschte Endposition und das gewählte System.
Dimensionierungslogik
Fünf Größen bestimmen die passende Schienenlänge
Lichte Öffnungsbreite
Sie definiert, wie weit die Tür mindestens öffnen und schließen muss.
Türblattbreite
Sie ergibt sich aus Öffnung und Überdeckung und beeinflusst den Laufweg direkt.
Freie Wandfläche
Die Schiene kann nur dort genutzt werden, wo das Türblatt tatsächlich frei laufen kann.
Endposition
Stopper und Griffposition legen fest, wie weit das Türblatt geöffnet werden kann.
Beschlagsystem
Offene und verkleidete Systeme besitzen unterschiedliche konstruktive Vorgaben.
Der Ratgeber Schiebetürbeschlag passend auswählen erklärt die Grundentscheidung nach Material und Montageart.
Standards und Sonderlängen
2000, 2400 oder Sonderlänge?
Die beiden Standardlängen decken viele typische Einbausituationen ab. Für besonders breite Türblätter oder große Öffnungen kann eine Sonderlänge erforderlich werden.
Kompakte bis mittlere Anlagen
Für viele typische einflügelige Türbreiten geeignet, sofern der Laufweg passt.
Breitere Türblätter und größere Öffnungswege
Bietet mehr Reserve für größere Türblattbreiten und Überdeckungen.
Sonderlänge nach technischer Prüfung
Nur auf Anfrage und abhängig vom konkreten System sowie der Einbausituation.
Glas und Holz
Die Schienenplanung folgt demselben Prinzip, aber nicht denselben Systemen
8-mm-Glas und systemspezifische Beschläge
Slim-Line, Black-Line, Pipe-Line und Barn-Line Glas unterscheiden sich bei Montageart, Softclose und sichtbarer Technik.
30-mm-MDF und separate Griffwahl
Eco-Line, Slim-Line und Barn-Line Holz unterscheiden sich ebenfalls bei Montageart und Softclose.
Der Ratgeber Schiebetür nach Maß richtig ausmessen zeigt, welche Öffnungs- und Laufwegmaße benötigt werden.
Zweiflügelige Anlagen
Zwei Türflügel benötigen zwei getrennte Schienen
Bei zweiflügeligen Anlagen wird jede Seite eigenständig dimensioniert. Beide Schienen müssen auf gleicher Höhe sitzen und die Türflügel in der Mitte sauber zusammentreffen lassen.
linke Schiene separat planen
rechte Schiene separat planen
Treffpunkt mittig ausrichten
Stopper spiegelbildlich setzen
Wand oder Decke
Die Montageart beeinflusst die Schienenwahl
Der Ratgeber Schiebetürbeschlag für Wand- oder Deckenmontage auswählen erklärt die technischen Unterschiede.
Dimensionierungsfehler vermeiden
Sieben typische Fehler bei Schiebetürschienen
Schiene nur nach Öffnungsbreite wählen
Türblattüberdeckung nicht berücksichtigen
freie Wandfläche überschätzen
Stopperposition zu spät festlegen
Deckenmontage beim falschen System voraussetzen
zweiflügelig nur eine Schiene einplanen
Sonderlänge ohne technische Prüfung bestellen wollen
Häufige Fragen
Schiebetürschiene und Schienensystem dimensionieren
Welche Schienenlängen gibt es?
Standard sind 2000 und 2400 mm. Sonderlängen bis 4000 mm sind auf Anfrage möglich.
Kann ich die Schienenlänge nur nach der Türbreite wählen?
Nein. Zusätzlich müssen Überdeckung, freie Wandfläche, Stopperposition und das konkrete Beschlagsystem berücksichtigt werden.
Braucht eine zweiflügelige Anlage zwei Schienen?
Ja. Jeder Türflügel läuft auf einer eigenen, getrennten Schiene.
Welche Systeme sind für Deckenmontage geeignet?
Slim-Line und Black-Line Glas sowie Eco-Line und Slim-Line Holz können an Wand oder Decke montiert werden.
Sind Schrauben und Dübel enthalten?
Nein. Sie müssen passend zum Wand- oder Deckenaufbau separat ausgewählt werden.
